DMF-Z-20 पल्स भल्भ

DMF-Z-20 दायाँ कोण विद्युत चुम्बकीय पल्स भल्भ इलेक्ट्रोम्याग्नेटिक पल्स भल्भ (डायाफ्राम भल्भको रूपमा पनि चिनिन्छ) पल्स-जेट ब्यागहाउस डस्ट कलेक्टरहरूमा पल्स-जेट सफाई प्रणालीको लागि कम्प्रेस्ड हावा "स्विच" को रूपमा कार्य गर्दछ। पल्स-जेट नियन्त्रण उपकरणबाट संकेतहरू द्वारा नियन्त्रित, यसले पङ्क्ति (वा डिब्बा) द्वारा फिल्टर झोलाहरूमा पल्स-जेट सफाई गर्दछ, यसको प्रशोधन क्षमता र धुलो सङ्कलन दक्षता सुनिश्चित गर्न पूर्वनिर्धारित दायरा भित्र धुलो कलेक्टरको प्रतिरोध कायम राख्छ।

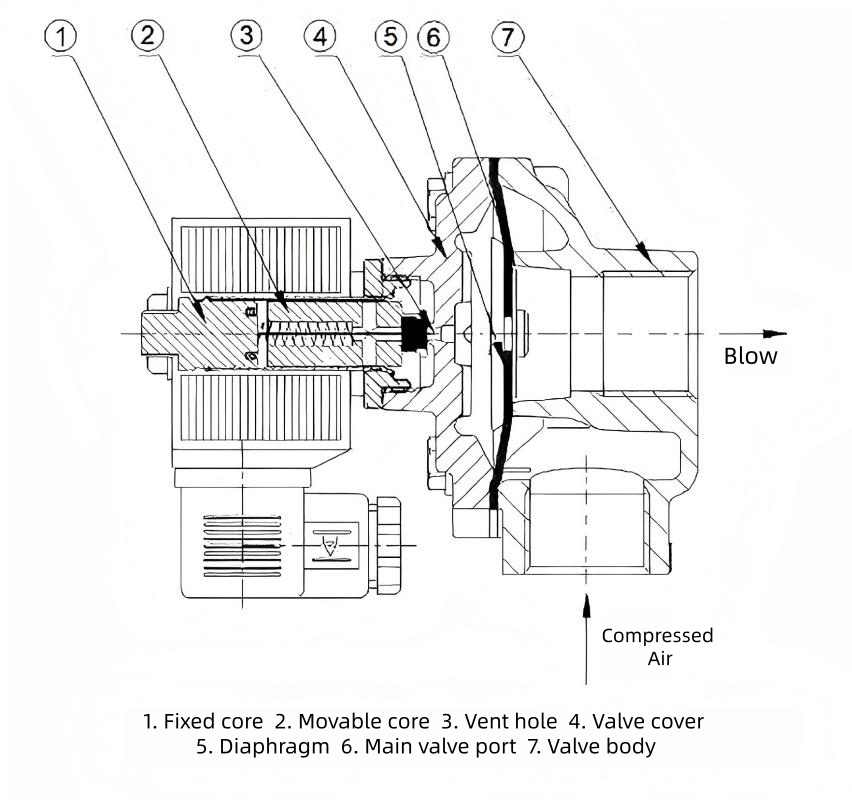

योजनाबद्ध रेखाचित्र:

संरचनात्मक विशेषताहरु:

DMF-Z-20 एक दायाँ-कोण इलेक्ट्रिक पल्स सोलेनोइड भल्भ हो। यसको संरचनात्मक विशेषताहरू निम्नानुसार छन्:

दायाँ-कोण डिजाइन: इनलेट र आउटलेटले 90° कोण बनाउँछ, वायु ट्याङ्कहरू र धुलो कलेक्टर ब्लो पाइपहरू बीचको स्थापनाको लागि सहज वायु प्रवाह र उपयुक्तता सुनिश्चित गर्दछ।

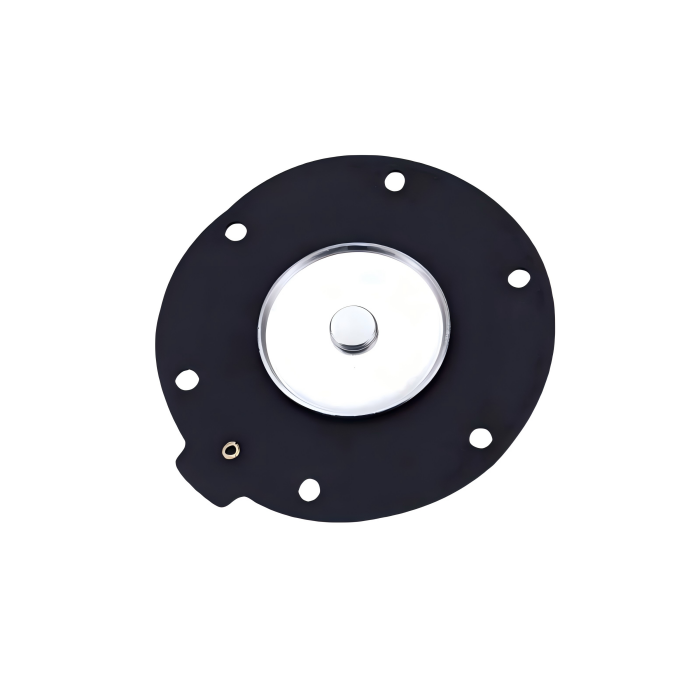

मुख्य अवयवहरू: विद्युत चुम्बकीय टाउको, डायाफ्राम, भल्भ शरीर, र वसन्त समावेश गर्दछ। भल्भ बडी मिश्र धातु एल्युमिनियमबाट बनेको हुन्छ, जबकि डायाफ्राममा सामान्यतया नाइट्राइल रबर कपडा-प्रबलित संरचना हुन्छ, जसले पहिरन प्रतिरोध र उच्च सील प्रदर्शन प्रदान गर्दछ।

जडान विधि: 20mm को नाममात्र व्यास संग G3/4" जडान थ्रेड सुविधा।

डायाफ्राम एक्चुएशन: वायमेटिक दबाव भिन्नता द्वारा संचालित। जब ऊर्जावान हुन्छ, सोलेनोइड हेडले पछाडिको च्याम्बरको दबाब बाहिर निकाल्न राहत पोर्ट खोल्छ, अगाडिको चेम्बर ग्यासले ब्लोब्याकको लागि डायाफ्राम उठाउन अनुमति दिन्छ। डि-एनर्जाइजेसनमा, वसन्तले छिद्र बन्द गर्न रिसेट गर्दछ, सील गरिएको अवस्थालाई पुनर्स्थापित गर्दै।

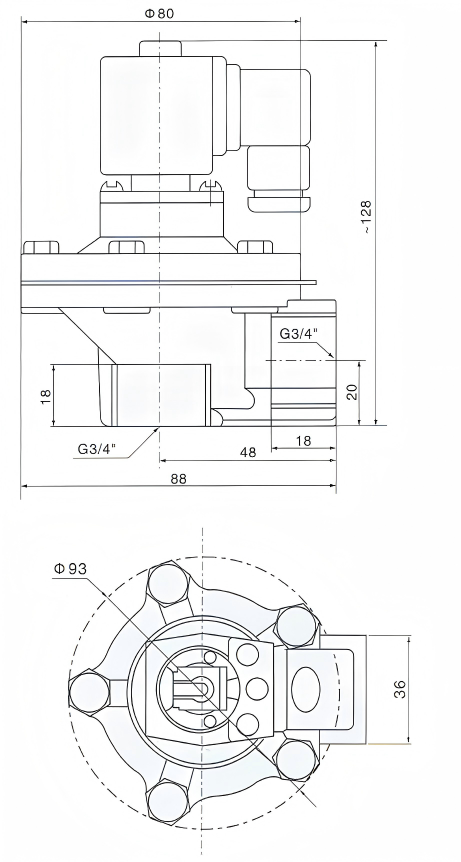

DMF-Z-20 समग्र आयामहरू:

प्राविधिक विशिष्टताहरू:

कार्य सिद्धान्त:

DMF-Z-20 दायाँ-कोण विद्युत चुम्बकीय पल्स भल्भ डायाफ्रामले विद्युत चुम्बकीय पल्स भल्भलाई अगाडि र पछाडिको वायु कक्षहरूमा विभाजन गर्दछ। जब कम्प्रेस्ड हावा आपूर्ति गरिन्छ, यो थ्रोटल ओरिफिस मार्फत पछाडिको च्याम्बरमा प्रवेश गर्दछ। यस बिन्दुमा, पछाडिको च्याम्बरको दबाबले डायफ्राम एसेम्बलीलाई भल्भ आउटलेट सील गर्न बाध्य पार्छ, इलेक्ट्रोम्याग्नेटिक पल्स भल्भलाई "बन्द" अवस्थामा राख्छ।

पल्स जेट कन्ट्रोल इन्स्ट्रुमेन्टबाट विद्युतीय संकेतले भल्भ आर्मेचरलाई फिर्ता लिन्छ। यसले पछाडिको च्याम्बरमा निकास पोर्ट खोल्छ, यसलाई द्रुत रूपमा निराश पार्छ। डायाफ्राम असेंबली पछाडि सर्छ, कम्प्रेस गरिएको हावालाई भल्भ आउटलेट मार्फत जेट गर्न अनुमति दिन्छ। भल्भ "खुला" राज्यमा प्रवेश गर्दछ।

जब पल्स जेट नियन्त्रकबाट विद्युतीय संकेत बन्द हुन्छ, विद्युत चुम्बकीय पल्स भल्भको आर्मेचर रिसेट हुन्छ। पछाडिको च्याम्बरको निकास पोर्ट बन्द हुन्छ, र पछाडिको चेम्बरमा दबाब बढ्छ, डायाफ्राम असेंबलीलाई भल्भ आउटलेटको बिरूद्ध कडा रूपमा सील गर्न बाध्य पार्छ। विद्युत चुम्बकीय पल्स भल्भ "बन्द" अवस्थामा फर्किन्छ।

आवेदन क्षेत्रहरू:

DMF-Z-20 कोर पल्स-जेट ब्यागहाउस धुलो कलेक्टर सफाई प्रणालीहरूको लागि डिजाइन गरिएको छ, फिल्टर झोलाहरू, फिल्टर कारतूसहरू, सिरेमिक ट्यूबहरू, र अन्य निस्पंदन तत्वहरूसँग उपयुक्त। यसले ब्लोब्याक प्रणालीको लागि कम्प्रेस्ड एयर "स्विच" को रूपमा कार्य गर्दछ। यसको अनुप्रयोगहरू उच्च-धूलो औद्योगिक सेटिङहरूमा केन्द्रित छन्:

वातावरणीय धुलो नियन्त्रण:पल्स-जेट सफाई प्रणालीहरू विभिन्न बैगहाउस/काट्रिज डस्ट कलेक्टरहरूसँग उपयुक्त छन्।

औद्योगिक उत्पादन:निर्माण सामग्री (सिमेन्ट/चुना), धातु विज्ञान (स्टील/स्मेलिङ), खानी, रसायन, औषधि, फिड प्रशोधन, काठको काम, कागज निर्माण, आदि।

अन्य अनुप्रयोगहरू:पल्स-जेट सफाई आवश्यक पर्ने वायवीय सन्देश प्रणाली, र उपकरण/सञ्चालन अवस्थाहरूमा ब्लोइङमा सहायता।
